测量参数

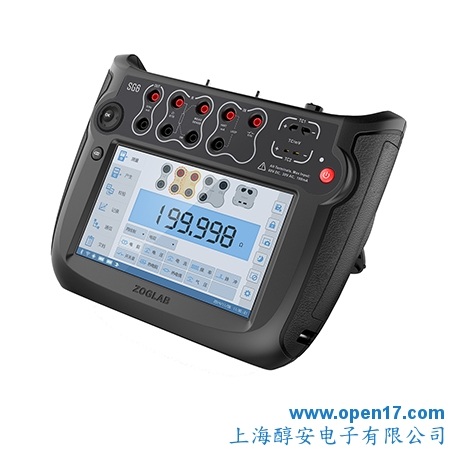

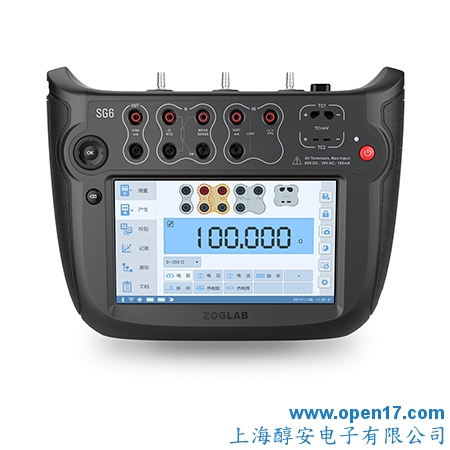

SG6 智能信号校验仪
SG6是一款集高精度测量校准和信号产生于一体的智能信号校验仪。它能够同时输出 / 测量多路电信号,并支持总线、HART、无线等多种通讯协议,具备便捷性,实用性。
测量、产生、校验、记录、文档、通讯这六种工作模式,意味着SG6不仅仅是一台校验仪,它是数字万用表、 信号发生器、数据记录仪、现场通信器和计量文件管理器的完美结合,操作便捷,无纸化校准和文档管理,一机多用,SG6使您的工作更加高效精准。
电压测量 |
量程1 |
-1~1V |
分辨力 |
1μV |
精度 |
±3μV |
量程2 |
-10~10V |
分辨力 |
0.01mV |
精度 |
±0.2mV |
输入阻抗 |
> 2MΩ |
支持的单位 |
V,mV,μV |
电阻测量 |
量程 |
0~2000Ω |
分辨力 |
0.001Ω |
精度 |
±0.005Ω |
测量电流 |
0.5mA , 1mA |
支持的单位 |
Ω,KΩ |
4线制 |
和测量时技术指标相同 |
3线制 |
增加10mΩ |
电流测量 |
量程 |
4~20mA |
分辨力 |
1μA |
精度 |
±5μA |
输入阻抗 |
< 10Ω |
支持的单位 |
mA ,μA |
回路供电 |
内部24V±10%(最大55mA)/ 外部供电最大60VDC |
频率测量 |
量程 |
0~4KHz |
分辨力 |
0.001Hz |
精度 |
±0.01Hz |
输入阻抗 |
> 1MΩ |
支持的单位 |
Hz , kHz |
脉冲测量 |
量程 |
0~99999 |
分辨力 |
1个脉冲 |
精度 |
1个脉冲 |
输入阻抗 |
< 1MΩ |
触发电平 |
干式触电,湿式触电(触发电平2.0V) |
产生信号指标
电压产生 |
量程1 |
-20~90mV |
分辨力 |
2μV |
精度 |
±5μV |
量程2 |
-1~10V |
分辨力 |
0.2mV |
精度 |
±0.5mV |
最大负载电流 |
5mA |
短路电流 |
> 100mA |
负载效应 |
< 50μV / mA |
支持的单位 |
V,mV,μV |
电阻模拟 |
量程1 |
0~200Ω |
分辨力 |
0.005Ω |
精度 |
±0.01Ω |
量程2 |
0~2000Ω |
分辨力 |
0.05Ω |
精度 |
±0.1Ω |
稳定时间 |
< 1ms |
支持的单位 |
Ω , KΩ |
电流产生 |
量程 |
4~20mA |
分辨力 |
1μA |
精度 |
±5μA |
内部回路供电 |
24V±5% , 最大55mA |
内部供电时最大负载 |
24V /(产生电流)1140Ω时20mA , 430Ω时50mA |
外部回路 |
最大供电电压60VDC |
支持的单位 |
mA , μA |
频率产生 |
量程 |
0~4kHz |
分辨力 |
0.001Hz |
精度 |
±0.01Hz |
最大负载电流 |
10mA |
波形 |
正方向波 |
振幅精度 |
< 5%振幅 |
支持的单位 |
Hz , kHz |
脉冲产生 |
量程 |
0~9999999 |
分辨力 |
1个脉冲 |
精度 |
1个脉冲 |
最大负载电流 |
10mA |
通信接口
参数指标 |
Wi-Fi |
802.11n , 2.4GHz |
蓝牙 |
4.0 , 2.4GHz ISM |
GPS |
L1频段 , C / A码 |
Hart |
数据传输率1.2Kbps |
USB |
双USB接口A型、B型 |
LAN |
IEEE802.3标准 , 10Mbit / s、100Mbit / s、1000Mbit / s自适应 |
RS232 / 485 |
最高传输速率为10Mbps |
一般参数
参数指标 |
显示屏 |
7寸 , 800×480 TFT LCD显示屏 |
触摸屏 |
电容触摸屏 |
背光 |
LED背光 , 可调节 |
按键 |
电源键 , HOME键 , 确认键 , 四向键 |
电池 |
7.4V 2600mAh可充电锂聚合物电池×2 , 支持热插拔 |
充电时间 |
约4小时 |
电池工作时间 |
8~12小时 |
外接电源 |
DC12V , 4A |
工作温度 |
10~40℃ |
工作湿度 |
10%~95%RH(不结露) |
存储温度 |
-20~70℃ |
预热时间 |
开机5分钟后 , 达到技术指标要求 |
显示刷新频率 |
0.5s |
数据记录间隔 |
1秒~24小时可选 |
数据记录时间 |
根据存储容量 , 数据可导出 |
内部存储 |
1G |
扩展存储 |
支持SD / SDHC卡 , 最大32G |
报警 |
上下限报警点,校准周期超限报警 |
电磁兼容标准 |
EN50081-1 Class B , EN50082-1 Class B |
静电防护 |
±25KV |
防护等级 |
IP65 |
重量 |
1.2kg |
尺寸 |
255×195×55mm |
