PI 640i显微镜头,专用于电路板检测 PI640i

产品介绍

新开发的显微镜头专门设计用于电子板的热检查和分析小至 28 μm 的芯片级组件。测量目标与热像仪之间的距离可在 80 至 100 mm 之间变化。

主要参数

• 可分析小至 28 μm 的芯片级组件
• 可同时进行测试和红外成像的免提操作
• 镜头可更换、可对焦，最大化热像仪的灵活地使用性
• 温度分辨率（NETD）为80 mK

optris PI 显微镜附件套件的技术细节

optris PI 640i 红外热像仪
• 显微镜头 (MO44)
• 显微镜座
• 标准 USB 线缆 (1 m)
• 标准过程接口
• optris PI 热像仪手册
• 结实的户外运输箱
• optris® PIX Connect 软件包的 USB 闪存驱动器

optris PI 显微镜套件的技术参数

• 最小光斑尺寸：PI 640i：28 μm
• 显微镜头 (FOV)：
  PI 640i 12° x 9° (F=1.1) / f= 44 mm
• 工作距离：80–100 mm
• 温度量程（可量范围）：
  –20 ...100 °C, 0 ...250 °C, 150 ...900 °C
• PI 640i FPA，
  640 x 480 像素 @ 32 Hz
  640 x 120 像素 @ 125 Hz
• 光谱范围 8 – 14 μm
• 系统精度：±2 °C 或 ±2 %，以较高者为准
• 温度分辨率 (NETD)：
  PI 640i：40 mK
• PC 接口：USB 2.0
• 标准过程接口 (PIF)：
  0-10 V 输入，数字输入（最高 24 V），0-10 V 输出
• 工业过程接口 (IPF)
  2x 0-10 V 输入，数字输入（最高 24 V），
  3x 0–10 V 输出，3x 继电器（0–30 V/400 mA），故障安全继电器
• 电缆长度 (USB)：1m（标准）、3 m、5m、10m 和 20m
• 环境温度：
  PI 640i：0 ...50 °C
• 存储温度：-40 ...70 °C
• 相对湿度：10-95%，无结露

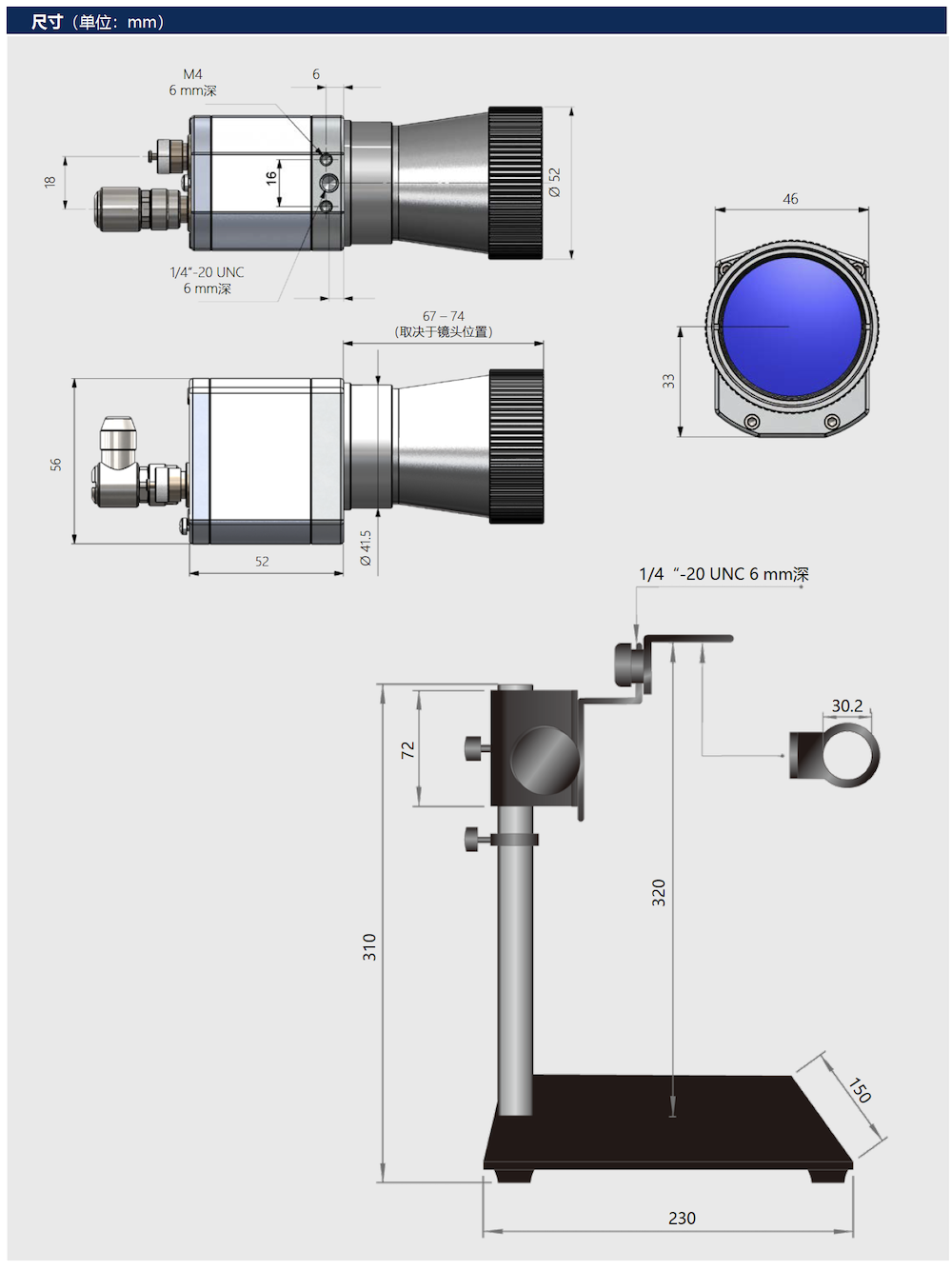

• 外壳¹⁾（尺寸/额定值）：46 mm x 56 mm x 130 mm / IP 67 (NEMA 4)
• 重量 370 g，含镜头
• 冲击/震动¹⁾ IEC 60068-2
• 三脚架 1/4 – 20 UNC
• USB 供电
• 发射率 0.100...1.100
• 软件：optris® PIX Connect/Windows 和 Linux SDK

…
