红外热像仪关键技术指标解析

on .

问题一:红外热像仪到底能测多远?

    红外热像仪的检测距离 = 被测目标尺寸÷ IFOV,所以空间分辨率(IFOV)越小,可以测得越远。例如:输电线路的线夹尺寸一般为 50mm,若使用 Fluke Ti25 热像仪,其IFOV为 2.5mRad ,则最远检测距离为 50÷2.5=20m

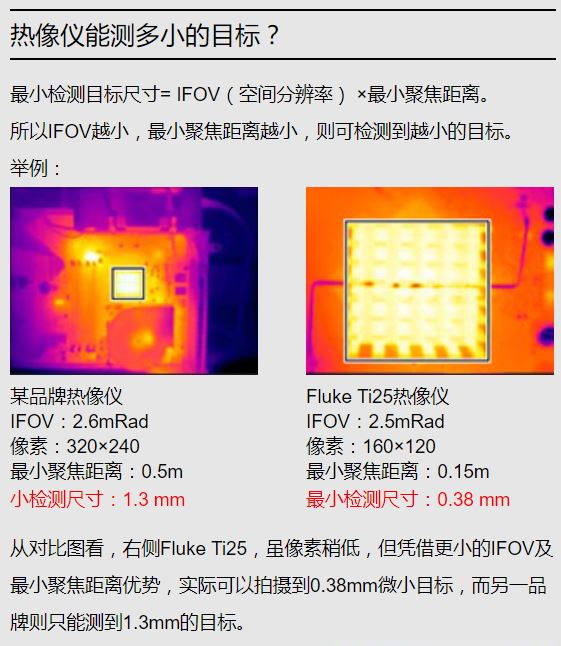

 问题二:红外热像仪能测多小的目标?


问题三:热像仪能看得多清晰?

    因素一:热灵敏度决定热像仪区分细微温差的能力。同样状况下,右图所用热像仪的热灵敏度更低,画面清晰显示花蕊细节的温度分布,而左图同区域只能看到一片红色。

    因素二:最小检测尺寸决定了热像仪捕捉细小尺寸的能力。尺寸越小,相同面积的检测目标画面由更多像素组成,画面更清晰。

由右图可见,像素(马赛克)越小越清晰

---------------------------------------------------------------------------

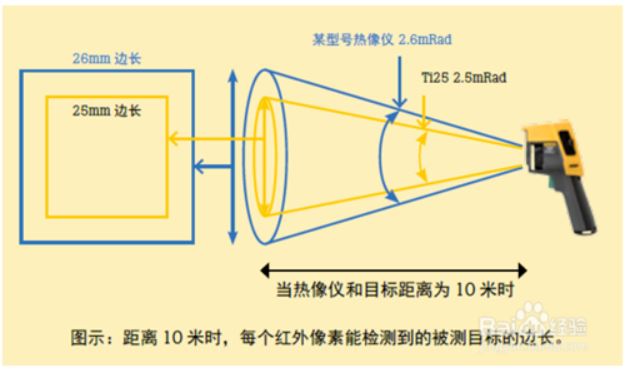

什么是空间分辨率(IFOV) ?

    在单位测试距离下,红外热像仪每个像素能够检测的最小目标( 面积),以mRad 为单位,

是一个主要由像素和所选镜头角度所决定的综合性能参数,是热像仪处理空间细节能力的技

术指标。

为什么空间分辨率(IFOV)越小越好?

    单位距离相同时,IFOV 越小,单个像素所能检测的面积越小,单位测量面积上由更多的像

素所组成,图像呈现的细节越多,成像越清晰。
