红外热像在电器检测中的应用案例1

on .

红外热像在电器检测中应用广泛,这两期我会总共分享15个电器检测的现场案例



1.2000A断路器

这个2000A断路器在C相明显过热,阻抗过大或者接头松动导致了这个问题。对这类问题的早期的检测和整改可以防止大面积断电。

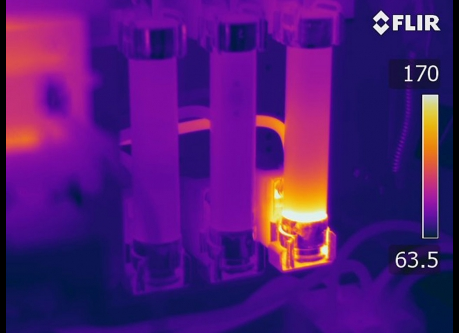

2.保险丝夹头过热

这个保险丝夹头C相负载端已经松了。松动的弹簧弹簧使得接触电阻加大,从而产生了大量的热量。保险丝夹头可能因为野蛮安装而异常弯曲,保险丝夹头安装螺丝也可能因此松动和扭曲。


3.套管

这个变压器套管显示了很高的温度。可以发现螺栓接线头比套管的温度要低。使用红外热像监控这类情况可以避免非计划停机,提高预防性维护的效率。

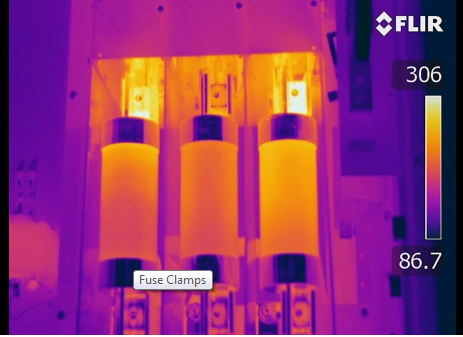

4.保险丝夹子

下图中A相和C相显示过热。这些保险丝是插销固定的。大部分端子和电连接器是有出厂扭矩要求的。在使用扭矩扳手紧固的过程中要合适地放置熔断器接头和螺栓的位置。如果你没有按照要求的力矩来紧固,过热的熔断器金属部件会失去机械强度。

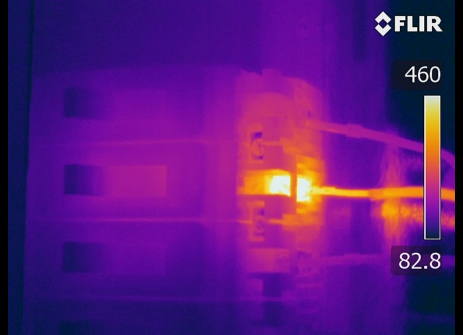

5.过热的断路器

这个单极断路器是个220V的照明断路器,接线螺丝松动导致了这个故障。这个断路器已经太热了,必须要做更换处理。这个松动端子产生的过热甚至使得导线的绝缘胶皮被烧毁了几厘米,这种情况下断路器以及导线都需要被重新施工。

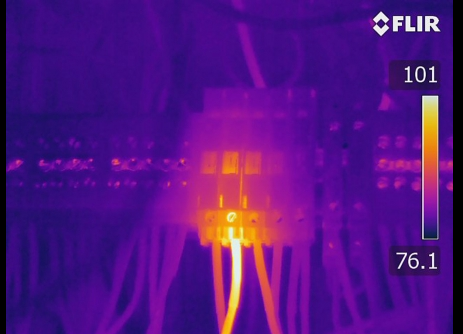

6.线松动

下图中电柜里负载端的B相没有正确地连接。在停机检修的时候,维修人员检测了这根导线,这根线已经松到几乎要掉出线缆夹头了。搞笑的是,这个接触器是给设备的安全继电器供电的,重新接线后产线才能重新工作。

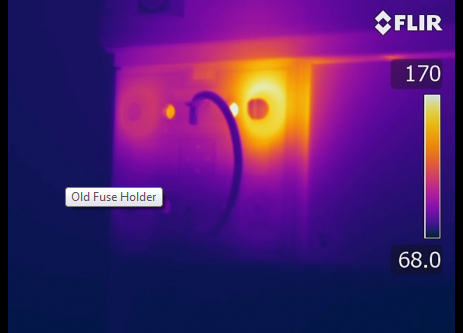

7.旧保险丝座

这是老式的保险丝座,其中一个保险丝座已经严重发热了。红外只能检测表面温度,保险丝以及保险丝夹头都在绝缘壳的背面。背面故障的保险丝的温度比表面检测的温度实际上要高的多。
